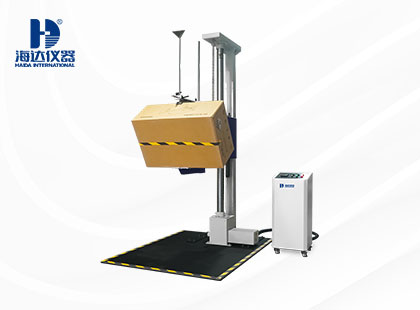

海達儀器HD-A520單翼跌落試驗儀,可模擬包裝件在運輸過程中跌落受損情況。對包裝件的面、角、棱作自由跌落試驗,能夠精確地給出產品跌落高度,與預設跌落高度誤差不超過5mm。
|

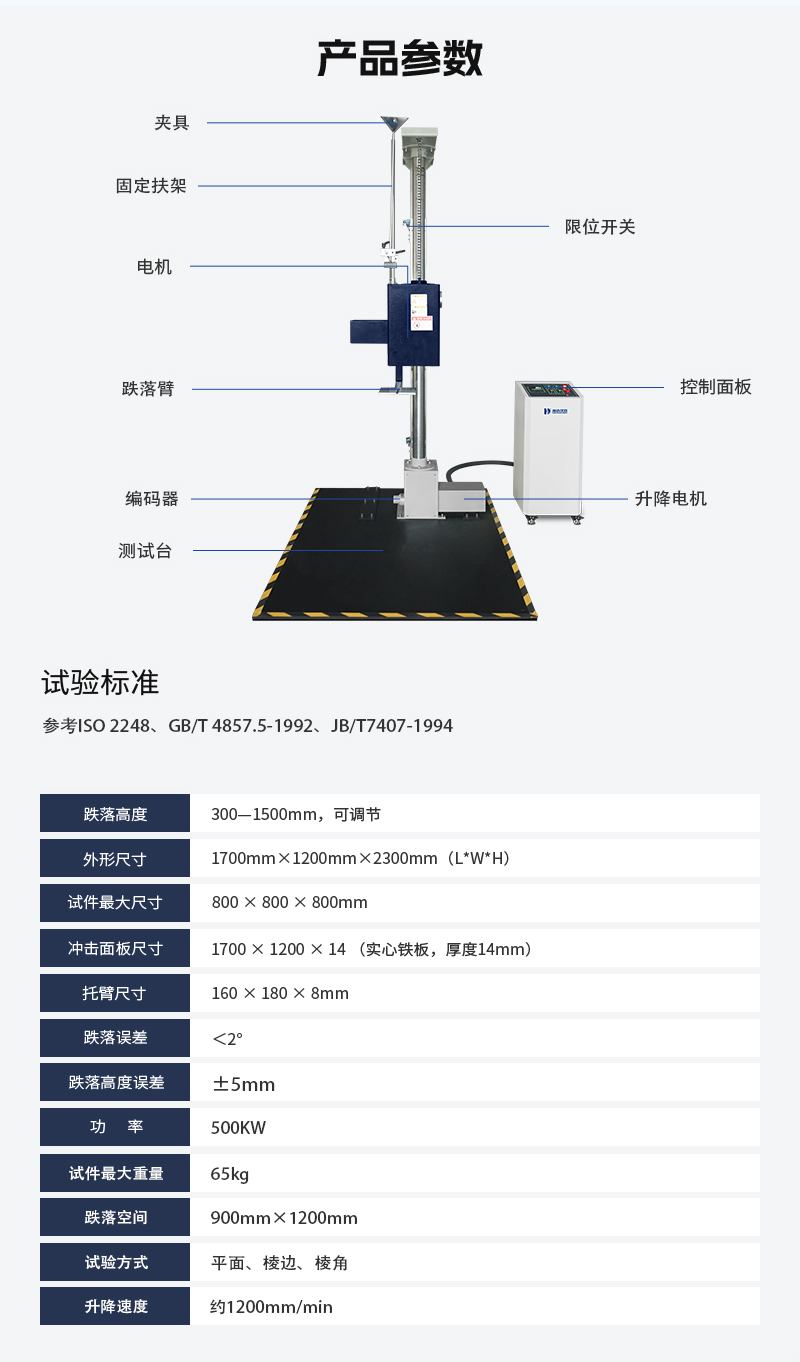

指標 |
參數 |
|
復位電機 |
90W電機 |
|
驅動電機 |
300W電機 |
|
控制方式 |
繼電器控制 |
|
顯示方式 |
數顯高度表顯示 |
|
試驗方式 |
平面、棱邊、棱角 |
|
跌落方式 |
自由落地跌落 |
|
跌落高度 |
300-1500mm |
|
升降速度 |
約1200mm/min |
|
高度誤差 |
<5mm |
|
跌落平面誤差 |
<2° |
|
試件最大重量 |
65kg |
|
最大樣品尺寸 |
800mm×800mm×800mm(L*W*H) |
|
跌落空間 |
900mm×1200mm(L*W) |
|
托臂尺寸 |
160×180×8mm(L*W*H) |
|
沖擊面板尺寸 |
1700mm×1200mm(L*W) |
|
外型尺寸 |
約1700mm×1200mm×2300mm(L*W*H) |
|
重 量 |
約450kg |
|
電源 |
1∮ AC220V |
|
功率 |
500W |
|
主要測試項目 |
測試產品包裝運輸過程中耐沖擊強度和跌落沖擊的影響程度 |
海達儀器HD-A520單翼跌落試驗儀通過預設按鈕操控,復位電機將擺臂復位到待測試位置,裝載被測試樣并固定,驅動電機帶動測試模組至測試位置,擺臂快速收回,被測樣品跌落。配合固定模組,可對被測樣品的平面、棱邊及棱角做跌落試驗。
參考ISO 2248、GB/T 4857.5-1992、JB/T7407-1994
(一)硬件特點
1.海達儀器HD-A520跌落試驗儀采用單臂雙柱結構,具有電動復位、電控跌落及電動升降裝置,操作簡單使用方便;
2.儀器內設有緩沖裝置,減少因擺臂快速收回沖擊力對儀器其他部分帶來的損害,減低噪音,從而提高儀器使用壽命;
3.本試驗儀采用精密電機傳動,配套精密旋轉編碼器,試驗儀運行平穩,測試結果更加準確,實際跌落高度與預設跌落高度誤差不超過2%或5mm;
4.數字屏+預設按鈕控制,可對測試高度和跌落次數等數據記錄及設定;
(二)軟件特點
1.行程限位保護、過載保護設計,保證操作安全。
