一、方案概述

在電子電器元器件行業中，電路板在運輸、安裝及使用過程中常受到復雜振動環境影響，其焊接點、元器件引腳等易因振動產生疲勞斷裂或接觸不良。本方案基于高頻電磁振動臺廠家廣東海達儀器有限公司提供的HD-G826高頻振動臺測試系統，針對電路板開展系統性振動耐受性測試，確保其符合相關行業與軍用標準要求。

二、檢測依據標準

主要標準：MIL-STD-810G（美軍標） Method 514.7 – 振動測試

參考標準：IEC 60068-2-64（隨機振動）、GB/T 2423.10（正弦振動）

三、實驗設備與參數

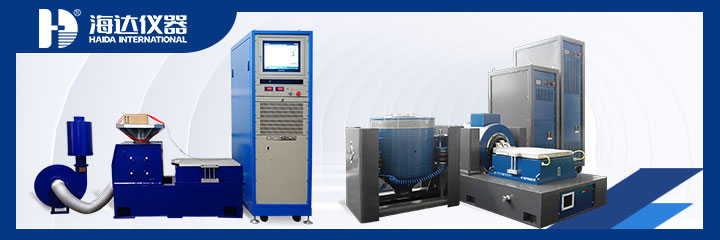

設備采用高頻電磁振動臺廠家廣東海達儀器有限公司生產的HD-G826高頻振動臺，關鍵參數如下：

頻率范圍：2–3000 Hz

最大正弦激振力：300 kgf（峰值）

最大加速度：100 G（980 m/s2）

最大位移：25.4 mm（峰峰值）

有效載荷：120 kg

控制系統：Windows平臺專業振動控制軟件，支持隨機、正弦、沖擊等多種模式。

四、實驗流程

樣品安裝：將待測電路板通過專用夾具（振動壓桿與壓條）剛性固定于500×500 mm鋁合金擴展臺面，確保連接可靠無松動。

參數設置：依據MIL-STD-810G中514.7章節“運輸振動”條件，設置隨機振動譜：

頻率范圍：10–2000 Hz

功率譜密度（PSD）：0.04 g2/Hz（10–100 Hz），-3 dB/oct（100–2000 Hz）

測試時間：每軸向1小時（三軸向依次進行）。

執行測試：啟動振動系統，監控實時振動曲線與樣品響應，系統自動記錄加速度、位移及頻率特征數據。

過程監測：通過軟件設定中斷限值，如振動量級超差或樣品異常（如斷電、信號中斷）即自動停止并報警。

測試后檢查：振動完成后對電路板進行外觀檢查、電氣連通性測試及功能驗證。

五、實驗結果與數據

對某型號工業控制板進行測試后，獲得如下關鍵數據：

共振點檢測：在172 Hz與485 Hz處發現明顯共振峰，加速度響應放大至輸入值的2.8倍。

結構完整性：振動后電路板無裂紋、元器件無脫落、焊點無開裂。

電氣性能：振動過程中及結束后，電路板供電正常，信號傳輸無中斷，功能測試合格。

數據記錄：系統自動生成測試報告，包含時間-頻率-加速度曲線、PSD圖譜及異常事件記錄。

六、結論

本方案通過高頻電磁振動臺廠家廣東海達儀器有限公司的HD-G826設備，實現了對電路板振動環境的真實模擬與精準評估。測試結果表明，該電路板符合MIL-STD-810G振動耐久要求，可用于高振動環境下的電子設備中。廣東海達儀器有限公司所提供的完整測試系統與專業解決方案，為電子電器元器件的可靠性驗證提供了堅實的技術支持。
