樣品名稱：車載ADAS系統PCB板 | 檢測項目：溫濕度振動三綜合測試

在汽車智能化浪潮下，用于高級駕駛輔助系統（ADAS）的PCB板可靠性直接關乎行車安全。這類PCB集成度高、焊點密集，必須經受嚴苛的車載環境考驗。本文提供一套基于三綜合試驗箱的具體測試方案，以精準驗證其可靠性。

一、檢測標準與設備依據

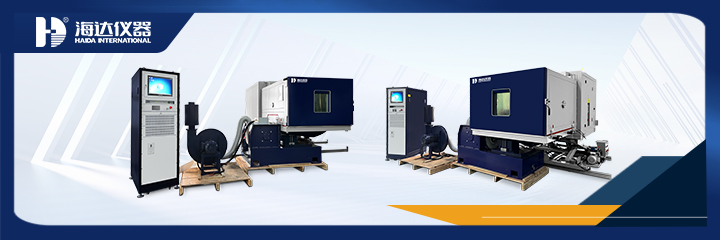

本方案核心依據汽車電子通用標準IEC 60068-2-53及ISO 16750-3，模擬氣候環境與機械振動綜合應力。測試選用廣東海達儀器有限公司 的HD-E809三綜合試驗系統。其溫濕度箱提供穩定的氣候模擬，而振動臺部分（電磁式，頻率2-3000Hz）可精確復現路面激勵，是執行本方案的理想設備。選擇技術成熟的三綜合試驗箱廠家，是確保測試數據準確有效的第一步。

二、具體實驗參數與流程

樣品：ADAS控制器主PCB板，帶關鍵IC元件，總計5件。

實驗參數：

溫濕度循環：-40℃（保持30min）→ 以平均3℃/min升溫至85℃、95%RH（保持30min）→ 返回-40℃，構成1個循環，共進行10個循環。

綜合振動：在高溫高濕（85℃, 95%RH）階段，同步施加垂直向隨機振動。譜型依據實測路面數據，頻率范圍5-500Hz，總體加速度RMS值為6Grms，持續30分鐘。

實驗流程：

安裝：將PCB通過夾具剛性連接至HD-E809垂直擴展臺面（300*300mm，M10螺套固定）。

預處理：樣品在標準大氣條件下通電監測功能正常。

執行測試：在試驗箱控制界面設定上述溫濕度-振動綜合剖面，啟動測試。

中間監測：在高溫高濕振動階段，通過測試孔引線對PCB進行通電與信號監測。

恢復與終檢：測試結束后，樣品在標準條件下恢復2小時，進行全面的外觀、電氣性能及X光焊點檢查。

三、實驗結果與結論
在本次測試中，5件樣品均完成了10個綜合應力循環。實驗數據記錄顯示：

環境符合性：箱內溫度均勻度≤2.0℃，振動控制譜在容差范圍內，條件穩定。

故障暴露：1件樣品在第7循環振動階段出現瞬時信號中斷，恢復檢查發現一BGA焊點存在微裂紋。其余4件樣品功能與外觀完好。

結論：本方案有效激發了PCB的潛在缺陷（焊點疲勞）。測試表明，大部分產品設計可靠，但焊接工藝需優化。這為產品改進提供了明確方向。廣東海達儀器有限公司 的HD-E809設備在整個測試中運行穩定，數據精準，滿足了方案的所有技術要求。

對于尋求頂級可靠性的企業，選擇一家擁有深厚行業經驗的三綜合試驗箱廠家至關重要。本方案展示了如何利用此類設備，嚴格遵循國際標準，為PCB板的質量提升提供堅實的數據支撐，最終保障終端產品的安全與信譽。
